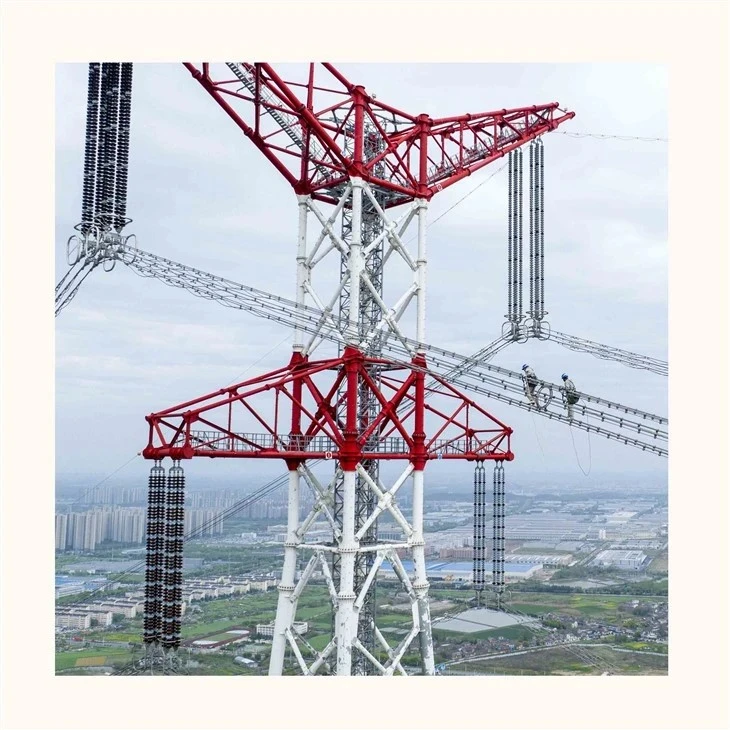

Torre de transmissão tubular de aço

Torres de transmissão tubulares de aço são sistemas estruturais monopolos ou multi{0}}tubos projetados para redes aéreas de transmissão de energia de alta-tensão.

Enviar inquérito

Visão geral do produto

Torres de transmissão tubulares de aço são sistemas estruturais monopolos ou multi{0}}tubos projetados para redes aéreas de transmissão de energia de alta-tensão. Ao contrário das torres treliçadas, as torres tubulares utilizam seções ocas de aço circulares ou poligonais para proporcionar maior eficiência aerodinâmica, menor pegada visual e melhor desempenho contra corrosão em corredores urbanos e ambientalmente sensíveis.

Tipos Estruturais

Tipo	Configuração	Aplicativo
Torre Monopólo	Eixo tubular único	Corredores urbanos e rodoviários
Torre de poste estaiado	Poste-estabilizado por cabo	Áreas-longas ou de solo macio
Torre de-tubos múltiplos	Estrutura tubular agrupada	Zonas de transmissão-de alta carga

Parâmetros de carga de projeto

Parâmetro	Faixa padrão	Padrão de Referência
Projetar velocidade do vento	25–65 m/s	IEC 60826/códigos de rede nacionais
Carga de gelo	0–30 mm	Padrões de zoneamento climático
Fator de segurança	1.5–2.5	Códigos de projeto de transmissão de serviços públicos
Comprimento do vão	150–600 m	Seleção de terreno + condutor
Altura da Torre	20–90 m	Liberação + restrições urbanas
Fadiga Design Vida	30–50 anos	Requisito de ciclo de vida do utilitário

Fabricação e Controle de Qualidade

Cada lote de produção inclui:

Inspeção de solda ultrassônica (soldas 100% críticas)

Controle de tolerância dimensional (alinhamento de ±1,5 mm)

Inspeção de planicidade do flange (menor ou igual a 0,3 mm/m)

Verificação da espessura da galvanização (em conformidade com ASTM)

Teste de simulação de carga para geometrias críticas

Certificação completa de material rastreável (MTC)

Aplicações de projetos EPC

Transmissão urbana subterrânea-para{1}}conversão aérea
Realocação da linha de energia do corredor rodoviário
Redes de transmissão de zonas eólicas costeiras
Áreas de liberação restrita de aeroportos e aviação

Sistemas internos de distribuição de energia do parque industrial
Integração da rede de energia renovável (linhas de evacuação eólica/solar)

Pacote de documentação do projeto

Fornecido para EPC e apresentação de propostas:

Desenhos de arranjo geral (GA)

Folha de análise de carga de vento e carga de gelo

Certificados de teste de materiais (MTC)

Relatórios de inspeção de soldagem

Relatório de cálculo estrutural

Documentação de conformidade de galvanização

Manual de instalação e montagem

Lista de embalagem e plano de envio

Perguntas frequentes

P: Quando as torres tubulares devem ser selecionadas em vez das torres treliçadas?

R: As torres tubulares são preferidas em áreas urbanas, rodoviárias, costeiras e visualmente sensíveis, onde a limitação da faixa de domínio-e os requisitos estéticos são críticos.

P: Qual é a vida útil típica de torres de transmissão tubulares?

R: A vida útil projetada é geralmente de 30 a 50 anos, dependendo do ambiente de corrosão e dos ciclos de manutenção.

P: Como é alcançada a resistência ao vento em torres tubulares?

R: A resistência ao vento é alcançada através do coeficiente de arrasto reduzido das superfícies cilíndricas e da alta rigidez à flexão das carcaças de aço contínuas.

P: As torres tubulares podem suportar linhas de transmissão de 500kV?

R: Sim. Com reforço estrutural adequado, torres tubulares podem ser projetadas para configurações de 500kV e multi-circuitos.

P: Como as torres tubulares são transportadas para o local?

R: Eles são entregues em seções conectadas-com flange segmentadas ou modulares, otimizadas para transporte de contêineres e logística rodoviária.

P: Quais padrões de soldagem são aplicados na fabricação?

R: A soldagem segue padrões internacionais de aço estrutural, como AWS D1.1 ou procedimentos equivalentes com certificação ISO-dependendo dos requisitos do projeto.

P: As torres tubulares são adequadas para áreas costeiras com ventos fortes?

R: Sim. Seu perfil aerodinâmico reduz os coeficientes de carga do vento, tornando-os adequados para regiões propensas a tufões ou ciclones.-.

P: Quais tipos de fundação são usados?

R: As fundações comuns incluem fundações de concreto armado, fundações de estacas ou sistemas híbridos, dependendo das condições do solo.

P: Os projetos podem ser personalizados de acordo com os códigos de rede locais?

R: Sim. O projeto de engenharia pode estar em conformidade com IEC, IEEE, BS ou especificações de serviços públicos nacionais.

P: O suporte EPC pronto para uso está disponível?

R: Sim. Estão disponíveis pacotes EPC completos, incluindo suporte de projeto, fabricação, logística e orientação de instalação.
